Saisie de schémas
LibrePCB
Dessinez vos circuits supraconducteurs dans un éditeur de schémas libre et convivial.
Gratuit · Open source · Apache License 2.0
Concevez des circuits supraconducteurs quantiques, ultra-rapides et sobres en énergie
Exploitez les propriétés quantiques de la supraconductivité. Un seul installeur vous donne l'éditeur de schémas électroniques, la bibliothèque de composants, les simulateurs et l'outil de tracé de courbes, prêts à l'emploi.
Un seul installeur pour toute la chaîne d'outils
Du premier croquis aux résultats de simulations finaux, tout est installé et préconfiguré en une seule fois.
Bibliothèque de composants
SuperLibre
Des composants supraconducteurs prêts à l'emploi : jonctions Josephson, inductances, portes logiques.

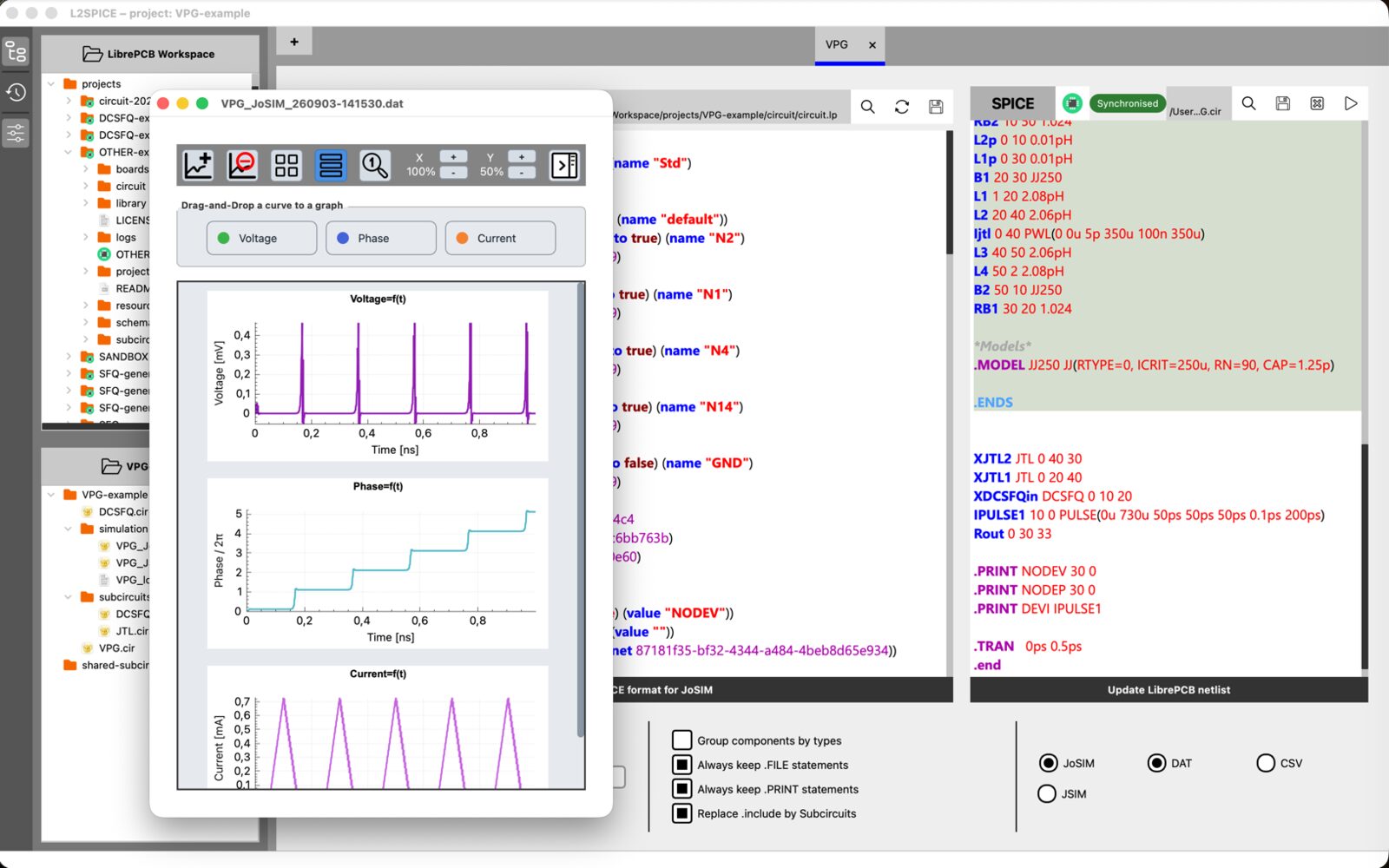

Export de netlists
L2SPICE
Convertit en un clic vos schémas LibrePCB en netlists SPICE prêtes pour la simulation.

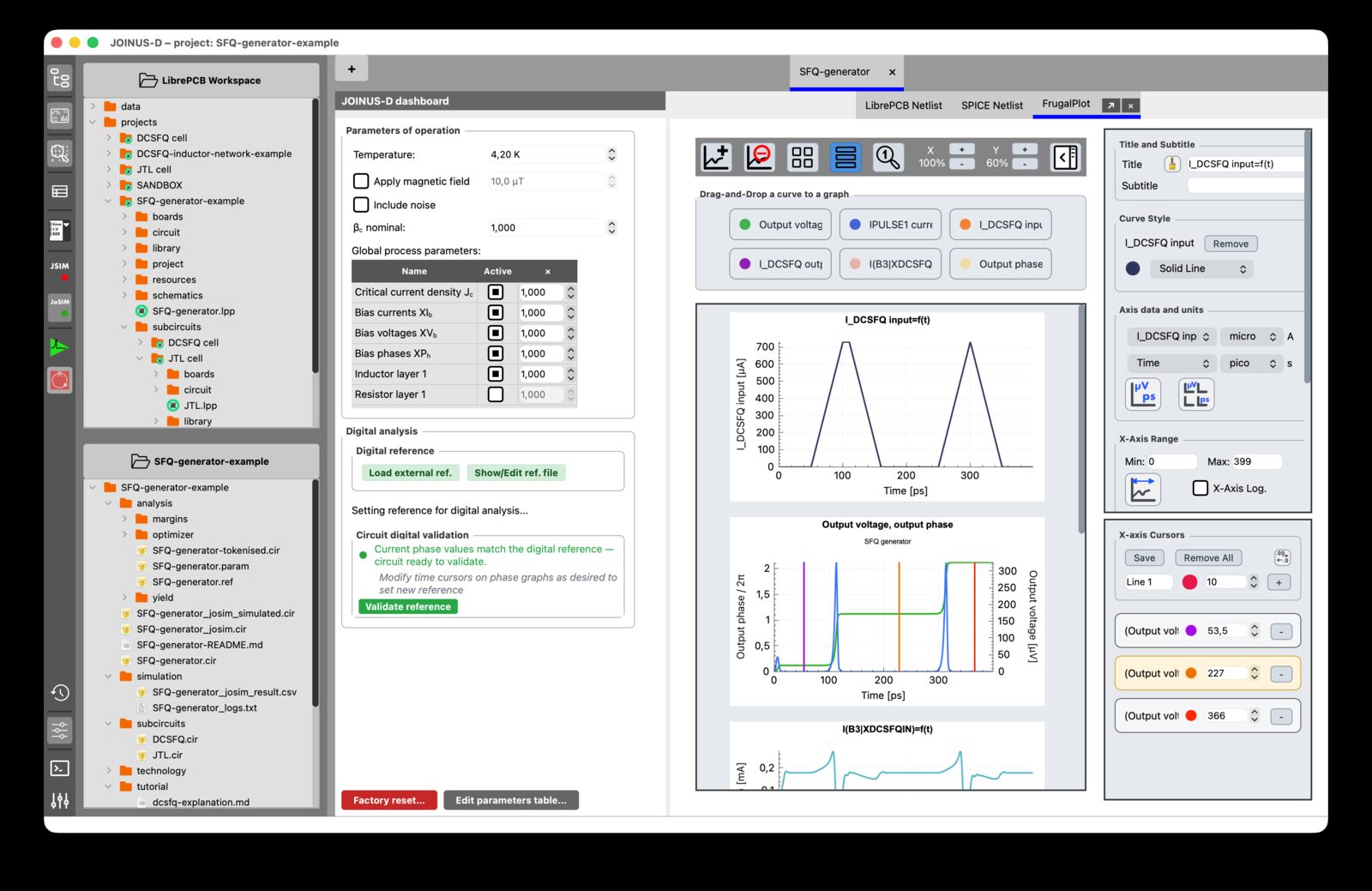

Conception et optimisation
JOINUS-D
Le cœur de la suite : éditez, simulez, analysez et optimisez vos circuits.
JSIMJoSIM
Simulateurs
JSIM & JoSIM
Deux simulateurs SPICE éprouvés pour les circuits à jonctions Josephson, fournis et préconfigurés.

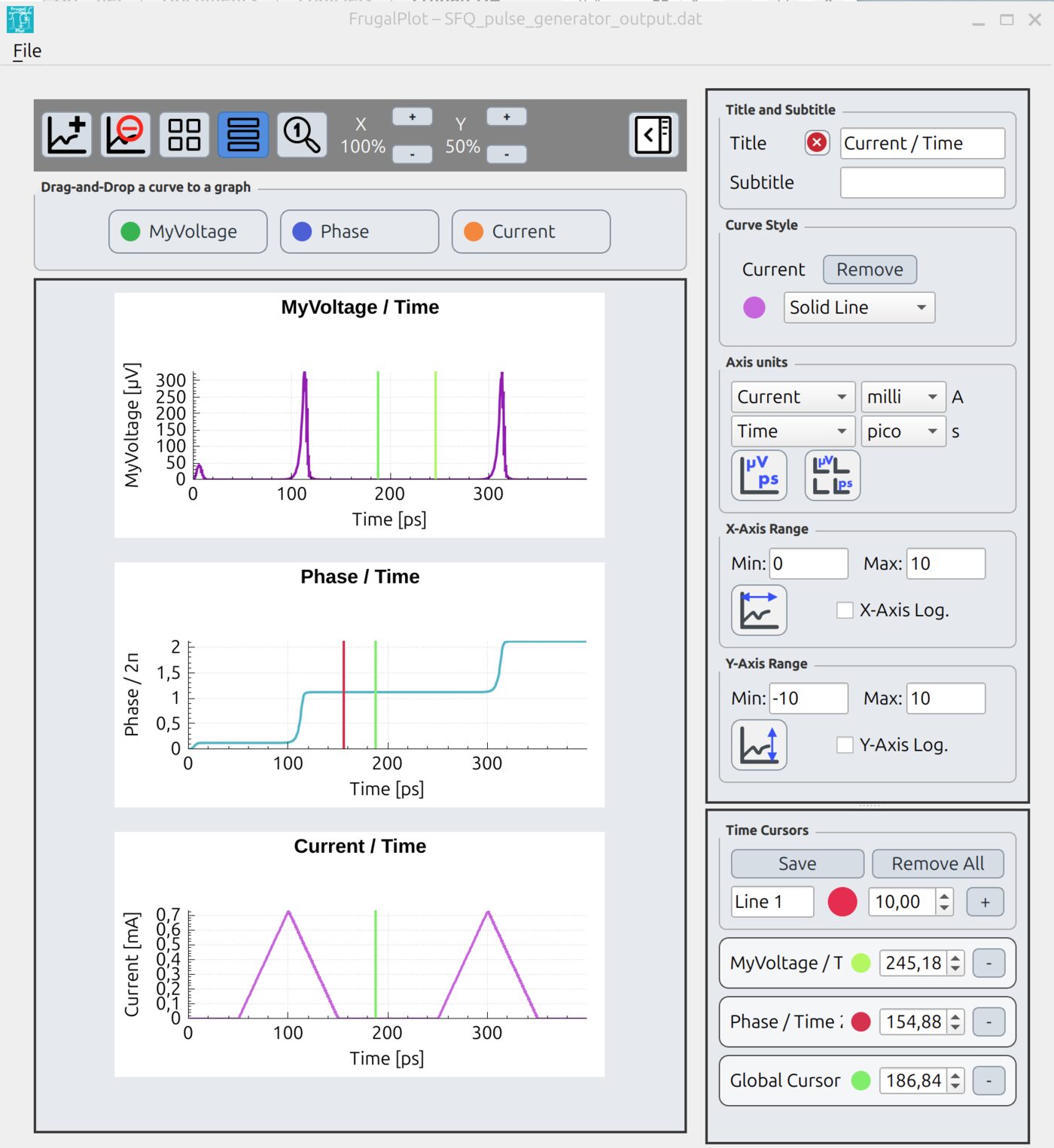

Visualisation
FrugalPlot
Tracez et comparez vos résultats de simulation, puis exportez des figures soignées pour vos articles.
FrugalEDA en action
Télécharger FrugalEDA v1.0.0
Choisissez votre système ci-dessous. Chaque installeur pèse environ 140 à 220 Mo. Version publiée le 11 octobre 2026. Voir les nouveautés
Quel Mac ai-je ? Apple Silicon ou Intel
Cliquez sur le menu Pomme puis sur À propos de ce Mac. Si vous lisez Puce : Apple M… (M1, M2, M3…), choisissez Apple Silicon. Si vous lisez Processeur : Intel…, choisissez Intel.
Quel Linux ai-je ? Distribution et processeur
Ouvrez un terminal et tapez cat /etc/os-release pour connaître la distribution (Ubuntu, CentOS, Rocky, Alma, RHEL…) et uname -m pour le processeur : x86_64 correspond à x64, aarch64 à arm64.
Windows
Choisissez Windows x64 : il convient à la quasi-totalité des PC sous Windows 10 et 11 (Intel ou AMD).
| Système | Processeur | Fichier | SHA-256 | |
|---|---|---|---|---|
macOS | arm64 Apple Silicon Mac commercialisés depuis fin 2020 (M1, M2, M3, M4, M5…) | frugaleda-installer-v1.0.0-macos-arm64.zip138 Mo | efc697cdba0a… | Télécharger |
macOS | x64 Intel Mac équipés d'un processeur Intel (jusqu'en 2020) | frugaleda-installer-v1.0.0-macos-x64.zip155 Mo | 240329a94375… | Télécharger |
Windows 10 / 11 | x64 PC 64 bits Presque tous les PC Windows (Intel ou AMD) | frugaleda-installer-v1.0.0-windows-x64.exe160 Mo | afdaa7e7fae8… | Télécharger |
Ubuntu 24.04 | x64 PC 64 bits Processeur Intel ou AMD | frugaleda-installer-v1.0.0-ubuntu2404-x64.run186 Mo | 3e2fb107add8… | Télécharger |
Ubuntu 24.04 | arm64 ARM 64 bits Raspberry Pi 4/5, serveurs ARM | frugaleda-installer-v1.0.0-ubuntu2404-arm64.run206 Mo | ada9de1c3c11… | Télécharger |
CentOS Stream 9 | x64 PC 64 bits Convient aussi à RHEL 9, Rocky Linux 9 et AlmaLinux 9 (Intel ou AMD) | frugaleda-installer-v1.0.0-centos9-x64.run198 Mo | bb4510e85708… | Télécharger |
CentOS Stream 9 | arm64 ARM 64 bits Convient aussi à RHEL 9, Rocky Linux 9 et AlmaLinux 9 (ARM) | frugaleda-installer-v1.0.0-centos9-arm64.run218 Mo | 3cbe5b017476… | Télécharger |
Installer en 3 étapes
- Téléchargez le fichier correspondant à votre système.
- Facultatif : vérifiez son intégrité, par exemple avec
shasum -a 256 <fichier>(macOS, Linux) ouGet-FileHash <fichier>(Windows), et comparez le résultat au SHA-256 ci-dessus. - Exécutez-le. macOS : décompressez l'archive, puis ouvrez FrugalEDA-Installer. Windows : double-cliquez sur le fichier .exe. Linux :
chmod +x <fichier>.run && ./<fichier>.run.
Vidéos et tutoriels
▶Bientôt disponible
FrugalEDA en 3 minutes
Vue d'ensemble : du schéma aux résultats de simulation.
▶Bientôt disponible
Installer FrugalEDA
Installation pas à pas sous macOS, Windows et Linux.
▶Bientôt disponible
Votre premier circuit supraconducteur
Concevez, simulez et tracez une ligne de transmission Josephson.
Partenaires et financement
FrugalEDA est développé par l’association française loi 1901 SEFIRA, grâce au soutien et au financement du fonds NGI0 Core, créé par NLnet avec le soutien financier du programme Next Generation Internet de la Commission européenne, sous l’égide de la DG Réseaux de communication, contenu et technologies, au titre de la convention de subvention n° 101092990.
FrugalEDA repose sur LibrePCB, le logiciel de CAO électronique libre et open source qui lui fournit son éditeur de schémas. Si LibrePCB vous est utile, pensez à le soutenir.
FrugalEDA s’appuie sur des travaux de longue date en électronique supraconductrice menés à l’Université Savoie Mont Blanc, avec le soutien du CNES, de la DGA et de Campus France.
Citer FrugalEDA
Vous utilisez FrugalEDA dans vos travaux de recherche ? Merci de citer le logiciel ainsi que l'article décrivant son cœur de simulation.
@software{frugaleda,
title = {FrugalEDA: a design suite for energy-frugal superconductor electronics},
author = {{FrugalEDA developers}},
year = {2026},
version = {1.0.0},
url = {https://gitlab.com/frugaleda/frugaleda-installer/-/releases/v1.0.0-release}
}
@article{razmkhah2020joinus,
author = {Razmkhah, Sasan and Febvre, Pascal},
title = {{JOINUS}: A User-Friendly Open-Source Software to Simulate Digital Superconductor Circuits},
journal = {IEEE Transactions on Applied Superconductivity},
volume = {30},
number = {5},
pages = {1300807},
year = {2020},
doi = {10.1109/TASC.2020.2976600}
}
Rejoignez-nous
Une question, un bug à signaler, une idée ? N'hésitez pas à nous écrire.
